После Великой Отечественной войны ушли в историю как боевые единицы бронированные автомобили. В интересах повышения мобильности пехота была моторизована, получила в свое распоряжение гусеничные и колесные транспортные средства с броне защитой — бронетранспортеры. Для буксировки тяжелых артиллерийских, а позже ракетных установок стали применяться мощные тягачи, в том числе и колесные. Инженерные войска нуждались в специальных плавающих колесных машинах. Возникла потребность в автомобильной технике, созданной по новым запросам армии. Помимо нее, конечно, Советская Армия использовала универсальные грузовые автомобили повышенной проходимости ГАЗ-63, ЗИС-151, МАЗ-502, джипы ГАЗ-67Б и ГАЗ-69, а также обычные транспортные автомобили. Их шасси служили также базой для подвижных ремонтных мастерских, радиоавтомобилей, цистерн, топливозаправщиков, различных боевых установок.
Армеиские автомобили СССР - БТР-40, БТР-152, БАВ, МАВЗнакомые по минувшей войне американские и немецкие конструкции обладали своими плюсами и минусами. И группа специалистов во главе с инженером В. К. Рубцовым в инициативном порядке с 1947 года начала проектирование бронетранспортера с использованием агрегатов и узлов ГАЗ-63. Впоследствии их модель стала называться БТР-40. В броне корпусе без крыши размещался десант из восьми человек и экипаж из двух человек. Новшеством было то, что у транспортера отсутствовала рама — несущим элементом являлся сам броне кузов. Он был сварен из броневых листов толщиной от 4 до 13 мм. Колесная база по сравнению с ГАЗ-63 укорочена до 2700 мм. Длина машины — 5004 мм, ширина — 1900 мм, высота — 1830 мм, дорожный просвет — 276 мм. БТР-40 унаследовал от ГАЗ-63 ведущие мосты, трансмиссию, а двигатель форсировали, подняв его мощность с 70 до 80 л.с. при 3400 об/мин. Подвеска колес получила дополнительно гидравлические амортизаторы. Кроме того, машина комплектовалась лебедкой и была вооружена пулеметом калибра 7,62 мм.

С 80-сильным двигателем бронетранспортер развивал скорость до 79 км/ч, преодолевал подъемы крутизной 28°, брод — глубиной до 0,9 м. Боевая масса — 5300 кг. Серийное производство БТР-40 началось в конце 1950 года. Его создатели удостоены Государственной премии. Выпускался также БТР-40А со спаренными 14,5-мм пулеметами (боевая масса 5600 кг). С 1957 года изготовлялась машина БТР-40Б, оснащенная бронированной крышей. В ее кузове размещалось шесть десантников. Из экспериментальных модификаций заслуживает внимания БТР-40В (1956 года) с централизованной системой регулирования давления воздуха в шинах и сухариковым само блокирующим дифференциалом. Простой по конструкции, обладавший высокой подвижностью, БТР-40 получил широкое распространение и выпускался до 1960 года. Мотострелковые части нуждались, однако, в более вместительном бронетранспортере, способном перевозить полтора десятка десантников или даже больше. Базой для него мог служить полноприводный трехосный грузовик ЗИС-151. Первоначально рассматривалась возможность создания как трехосной, так и полугусеничной машины. Работы начались в конце 1946 года под руководством Б. М. Фиттермана при участии А. П. Петренко, П. П. Черняева и других инженеров.

В конце концов предпочтение получил трехосный вариант с односкатными колесами и одинаковой для всех мостов колеей. Трансмиссия и рессорная подвеска колес в основном сохранена от ЗИС-151, как и двигатель. Однако он подвергся ряду изменений: повышена до 110 л.с. при 3000 об/мин мощность, усилена система охлаждения, экранирована система электрооборудования. Этот бронетранспортер, получивший индекс БТР-152, имел несущий корпус, бронелисты которого были размещены под большими углами наклона, что увеличивало вероятность рикошетирования и способствовало повышению живучести машины. В бортах открытого сверху бронекорпуса — шесть бойниц, через которые десант мог вести огонь из личного оружия. Экипаж машины — два человека, десант — 17 бойцов. Для высадки десанта служил люк в хвостовой части корпуса. БТР-152 оснащался радиостанцией и был вооружен одним пулеметом калибра 7,62 мм. Толщина брони — от 3 до 10 мм. Машина при боевой массе 8600 кг развивала скорость до 75 км/ч и могла брать подъемы крутизной до 30°. Это был удачный бронетранспортер, рационально унифицированный с серийной грузовой моделью, высокоподвижный и защищенный от осколков и огня стрелкового оружия.
Армеиские автомобили СССР - БТР-40, БТР-152, БАВ, МАВАрмеиские автомобили СССР - БТР-40, БТР-152, БАВ, МАВЕго выпуск начался в 1950 году, и тогда же его создатели были отмечены Государственной премией. Среди них не было Б. М. Фиттермана: конструктора арестовали по ложному обвинению — случай, довольно распространенный в период культа личности и лишивший автомобилестроение еще одного способного специалиста. Позже Б. М. Фиттерман был полностью реабилитирован и плодотворно работал в НАМИ. Первое появление БТР-152 «на людях» состоялось 7 ноября 1951 года во время праздничного военного парада в Москве. Эта машина стала основным бронетранспортером Советской Армии и большинства стран социалистического содружества и выпускалась на протяжении 12 лет в различных модификациях. В 1952 году началось производство БТР-152А со спаренными крупнокалиберными пулеметами для стрельбы по воздушным целям. В его корпусе размещалось лишь восемь десантников. Среди других разновидностей: БТР-152Б — подвижной пункт управления артиллерией (с более высоким корпусом и без вооружения), БТР-152Д — зенитная установка со счетверенными крупнокалиберными пулеметами.

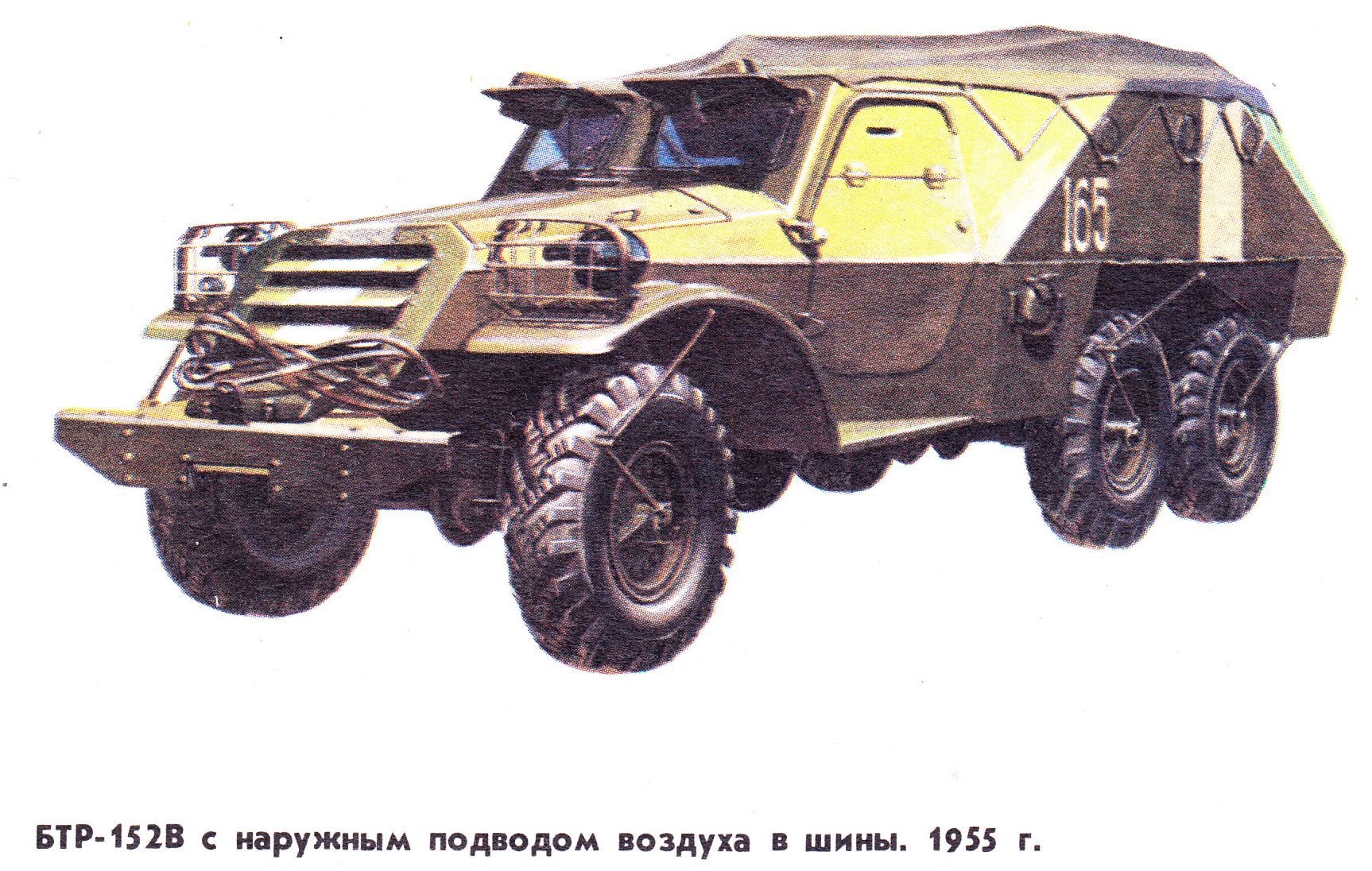

Наибольшее значение в эволюции советской автомобильной техники имел БТР-152В, на котором нашла применение система централизованного изменения давления воздуха шинах. Она позволяла в зависимости от плотности грунта на ходу изменять опорную площадь шин и таким образом удельное давление колес на почву. Более того, при небольших повреждениях шин можно было сохранить высокую подвижность бронетранспортера, восполняя посредством подкачки воздуха его утечку. Подобное оборудование впервые нашло применение в сентябре 1942 года на американских трехосных грузовиках-амфибиях «Джиэм-си-ДЮКВ-353». Эти автомобили имели односкатные шины с наружным подводом воздуха к ступице колеса через систему воздуховодов с герметичными шарнирами. Такое решение для машин повышенной проходимости представлялось бесценным. Поскольку амфибии «Джиэмси» поступали в нашу страну, то к 1949 году уже накопился немалый опыт их эксплуатации. С учетом достоинств и недостатков этой системы разработчики БТР-152 под руководством В. Ф. Родионова и Н. И. Орлова создали свою систему, которая с 1955 года стала применяться на БТР-152В, а несколько раньше — на плавающей машине ЗИС-485.

В сочетании с другими техническими решениями эта система позволяла резко повысить проходимость полно приводных автомобилей, которые прежде заметно уступали в этом отношении гусеничным машинам. Опытные бронетранспортеры БТР-152В с централизованной регулировкой давления воздуха демонстрировались в 1954 году первому заместителю министра обороны СССР маршалу Г. К. Жукову. Он высоко оценил перспективность нового конструкторского решения и выступил в его поддержку. Осенью 1955 года впервые в мировой практике наша промышленность развернула серийный выпуск бронетранспортеров с такой системой. Позже, в 1959 году, увидела свет более совершенная конструкция (БТР-151 В1), где воздух подводился к шинам не через наружные трубопроводы, подверженные повреждениям ветками и стволами деревьев, а через внутренние каналы в картерах мостов. БТР-152В1 при колесной базе первого и второго мостов 3320 мм и базе задней тележки 1120 мм имел длину 6550 мм. Его ширина составляла 2320 мм, высота (по вооружению) — 2410 мм, а дорожный просвет — 286 мм. Машины БТР-152 оснащались шинами размером 9,00—20″, а БТР-152В1 — шинами 12,00—18″.

Другой автомобиль, который тоже базировался на агрегатах ЗИС-151, назывался конструкторов под руководством В. А. Грачева. ЗИС-485 был задуман как инженерная машина, способная преодолевать водные преграды и транспортировать личный состав, вооружение и снаряжение. Компоновка этого автомобиля имела много общего с «Джиэмси-ДЮКВ-353». ЗИС-485 нес все свои узлы и агрегаты на лонжеронной раме. Водоизмещение обеспечивал герметичный стальной корпус. В нем было предусмотрено грузовое помещение с герметичным задним откидным бортом и лебедкой, которая служила для погрузки-разгрузки. Силовой агрегат — такой же, как на БТР-152, мощностью 110 л.с., трансмиссия, подвеска колес, рулевое и тормозное управление однотипны с ЗИС-151. Грачев, однако, с самого начала проанализировал недостатки ходовой части этого грузовика и отказался от двускатных задних колес, довольно узких шин. Он отдал предпочтение широким покрышкам размером 11,00—18″ на односкатных колесах, которые прокладывали одинаковую (1620 мм) колею в грунте.

Самое же главное новшество, которое ввел Грачев на ЗИС-485, это система централизованного изменения давления воздуха в шинах. Он первым в нашем автомобилестроении оценил достоинства такого технического решения и применил его на серийной модели. В дальнейшем все отечественные грузовые автомобили и бронетранспортеры стали оборудоваться ею. Для движения на плаву машине служил трехлопастный гребной винт диаметром 635 мм, приводимый от трансмиссии. Водяной руль, связанный с рулевым управлением автомобильного типа, магнитный компас, сигнальные огни, якорь, трюмные водооткачивающие насосы (с механическим и ручным приводом) составляли специальное оборудование этого автомобиля. Длина ЗИС-485 — 9533 мм, колесная база переднего и среднего мостов — 3668 мм, задней тележки — 1120 мм. Ширина машины — 2475 мм, высота — 2635 мм, дорожный просвет — 285 мм. ЗИС-485 грузоподъемностью 2500 кг имел снаряженную массу 7150 кг. На шоссе он развивал скорость до 70 км/ч, на плаву — до 10 км/ч.
Армеиские автомобили СССР - БТР-40, БТР-152, БАВ, МАВАрмеиские автомобили СССР - БТР-40, БТР-152, БАВ, МАВПроизводство этого автомобиля — армейское обозначение БАВ (большой автомобиль водоплавающий) — начато в 1950 году. Позже он подвергся модернизации (БАВ-А): внутренний подвод воздуха к шинам, расширена колея, применены шины размером 12,00—18″. В результате этих изменений масса машины выросла до 7400 кг. Наряду с большим автомобилем водоплавающим выпускался малый (МАВ), известный также как ГАЗ-46. Здесь надо отметить, что его предшественником являлась похожая по общей компоновке машина НАМИ-011 1948 года на агрегатах джипа ГАЗ-67Б. Дальнейшее развитие НАМИ-011 — выпускавшийся с 1950 года в ограниченных количествах ГАЗ-011, на смену которому в 1953 года пришел ГАЗ-46. Для МАВ (ГАЗ-46) использованы узлы и агрегаты ГАЗ-69, смонтированные на лонжеронной раме коробчатого сечения. На плаву машина движется посредством трехлопастного гребного винта, приводимого карданным валом от раздаточной коробки. Направление движения в воде изменяется водяным рулем, помещенным в струе воды, отбрасываемой винтом. Привод к рулю — тросовый, от катушки, насаженной на вал рулевого колеса.
